کاربرد کابل کواکسیال
کابل کواکسیال معمولاً توسط اپراتورهای کابل ، شرکتهای تلفنی و ارائه دهندگان اینترنت در سراسر جهان برای انتقال داده ها ، ویدئوها و ارتباطات صوتی به مشتریان استفاده می شود. همچنین در خانه ها بسیار مورد استفاده قرار گرفته است.
این به مدت طولانی به عنوان یک فناوری وجود داشته است (از اوایل قرن 20) و دارای مزایای منفرد بسیاری برای انتقال دقیق و مطمئن است.
همچنین محدودیت هایی دارد که باعث می شود در بعضی موارد با کابل فیبر نوری ، کابل دسته یا گاهی با سیگنال های بی سیم جایگزین شود.
رمز موفقیت کابل کواکسیال طراحی محافظ آن بوده است ، که به هسته مس کابل اجازه می دهد تا داده ها را سریع انتقال دهد ، بدون اینکه در مقابل تداخل یا آسیب عوامل محیطی تسلیم شود.
شرکت زیتون کابل انواع کابل پاور و سیم ارت خشک با کیفیت را عرضه می کند.
سه اندازه متداول کابل RG-6 ، RG-11 و RG-59 هستند:
RG مخفف "راهنمای رادیو" است. تعداد نسخه های مختلف کابل RG به قطر اشاره دارد (59 به معنای 059 ، و 6 به معنای 06/0 و غیره). به آنها کابل RF نیز گفته می شود که مخفف "فرکانس رادیویی" است.
بیشتر کواکس غیرصنعتی اکنون با نام RG-6 شناخته می شود ، اما ممکن است نصب کنندگان از کابل ضخیم تری مانند RG-11 استفاده کنند.
کابلهای RG که در خانه ها استفاده می شوند باید دارای امپدانس 75 اهم باشند.
بیشتر اتصالات اتصال دهنده های سبک F هستند ، اما ممکن است سیستم شما از اتصالات نوع N استفاده کند. انواع مختلفی از اتصال دهنده های نوع F برای کابل های RG-6 وجود دارد:
اتصالات فشرده سازی
اتصالات پیچ دار
اتصالات به سبک چین دار
برای برقراری ارتباط ، به یک اتصال دهنده نر و ماده از همان نوع نیاز دارید. اتصالات نر سیم مرکزی را بیرون می کشد ، در حالی که اتصالات زن فضایی برای اتصال سیم مرکزی دارد.
توجه داشته باشید که کابل های کواکس گاهی اوقات دارای نشت سیگنال هستند که به عنوان ورودی یا خروجی شناخته می شوند. این باعث کاشی کاری ، سیگنالهای فازی یا برفی می شود.
کابل کواکسیال چیست؟

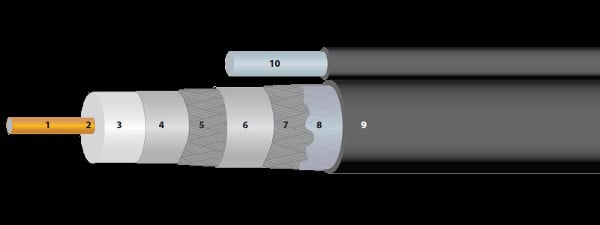

کابل کواکسیال نوعی کابل است که دارای یک هادی داخلی است که توسط یک عایق احاطه شده است لایه ، احاطه شده توسط محافظ رسانا. نمودار زیر نشان دهنده ساخت یک کابل معمولی است. سیگنال الکتریکی از طریق هادی مرکز جریان می یابد.
هادی مرکز - فولاد روکش دار مس.
پیوند سیم رسانا - از پلیمر خالص پاک برای جلوگیری از انتقال رطوبت استفاده می شود.
دی الکتریک - پلی اتیلن که از نظر مکانیکی فوم سلول بسته با ولتاژ بالا فراهم می کند.
اولین هادی بیرونی - محافظ با نوار آلومینیوم-پلی آلومینیوم به طور ایمن به هسته دی الکتریک متصل شده است.
هادی بیرونی دوم - یک نوار آلومینیوم-پلیمر-آلومینیوم اضافی در سازه های سه محافظ و چهار محافظ استفاده می شود تا انزوای محافظ HF قبل و بعد از خم شدن بیشتر شود.
هادی بیرونی سوم - یک نوار آلومینیوم-پلیمر-آلومینیوم اضافی در سازه های سه محافظ و چهار محافظ استفاده می شود تا انزوای محافظ HF را قبل و بعد از خم شدن بیشتر کند.
هادی بیرونی چهارم - یک الگوی آلومینیومی 34 یا 36 AWG اضافی در ساختارهای چهار محافظ استفاده می شود تا انزوای محافظ LF را در محیط های شدید صدا RF افزایش دهد.
محافظ مقاوم در برابر خوردگیداخلی و هوایی - ماده ای بدون قطره برای جلوگیری از انتقال رطوبت به داخل ساختار کابل طراحی شده است.
زیرزمینی - ترکیبی روان که می تواند پارگی های کوچک ژاکت را مهر و موم کند.
ژاکت - یک ژاکت بیرونی پایدار در برابر اشعه ماورا بنفش از پلی اتیلن (PE) یا پلی وینیل کلرید بازدارنده شعله (PVC) برای محافظت از هسته در هنگام نصب و برای عمر نصب شده کابل در دسترس است.
مسنجر یکپارچه - یک عضو پشتیبانی سیم فولادی کربن گالوانیزه ، متصل به کابل توسط یک شبکه قابل جدا شدن.
کدام یک بهتر است: کابل کواکسیال یا کابل فیبر نوری؟
هر دوی این نوع کابل ها می توانند برای انتقال داده های ویدئویی ، صوتی و سایر اشکال استفاده شوند و هر دو می توانند مزایا و معایب مشخصی را در راه اندازی شبکه به شما ارائه دهند. تصمیم گیری در مورد شرایط مناسب به فاصله اتصال و میزان داده ای که ارسال می کنید بستگی دارد. کابلهای فیبر نوری قبل از اینکه به تکرار کننده احتیاج داشته باشند ، برای چندین مایل سیگنال حمل می کنند. تلفات سیگنال در کابل کواکس بیشتر است ، بنابراین باید از آن برای مسافت کمتری استفاده کنید. کابلهای فیبر نوری اطلاعات بسیار بیشتری را حمل می کنند. کابل فیبر نوری نیز به طور قابل توجهی گران تر است. کابل های فیبر نوری در تنظیمات مسکونی و مصرف کننده کمتر از کابل های کواکسیال یافت می شوند.نصب کابل های کواکس آسان و بسیار بادوام است. از آنجا که انتقال فیبر نسبت به Coax از سرعت و سرعت بالاتری برخوردار است ، بهتر است از آنها برای شبکه های حرفه ای مانند شبکه هایی که در یک پردیس تجاری یا دانشگاه یافت می شوند استفاده شود. اگر در حال کار بر روی یک نصب خانگی یا شبکه انتقال داده با ظرفیت متوسط هستید ، احتمالاً بهتر است با کابل کواکس بچسبید. بسیاری از شرکتهای امروزی برای خدمات باند پهن مشاغل خود از اتصالات کابل استفاده می کنند. بزرگترین عیب اینترنت کابل نوسان سرعت است. با نگاهی دوباره به اینترنت فیبر در مقابل اینترنت کابلی ، سرویس اینترنت کابلی معمولاً در بین مشترکان به اشتراک گذاشته می شود. این بدان معناست که اگر تعداد زیادی کاربر در یک منطقه کابل وجود داشته باشد که همگی از برنامه های پهنای باند با استفاده همزمان از اینترنت استفاده می کنند ، سرعت همه می تواند بین 100٪ تا 25٪ سرعت وعده داده شده متفاوت باشد. تا آنجا که هزینه فیبر در مقابل کواکس افزایش می یابد ، فیبر معمولاً از قبل بسیار بیشتر است. پس از نصب ، قیمت دسترسی به اینترنت اختصاصی از طریق فیبر نیز بالاتر از اتصال اینترنت کابل مشترک خواهد بود.
هادی مرکز - فولاد روکش دار مس.
پیوند سیم رسانا - از پلیمر خالص پاک برای جلوگیری از انتقال رطوبت استفاده می شود.
دی الکتریک - پلی اتیلن که از نظر مکانیکی فوم سلول بسته با ولتاژ بالا فراهم می کند.
اولین هادی بیرونی - محافظ با نوار آلومینیوم-پلی آلومینیوم به طور ایمن به هسته دی الکتریک متصل شده است.
هادی بیرونی دوم - یک نوار آلومینیوم-پلیمر-آلومینیوم اضافی در سازه های سه محافظ و چهار محافظ استفاده می شود تا انزوای محافظ HF قبل و بعد از خم شدن بیشتر شود.
هادی بیرونی سوم - یک نوار آلومینیوم-پلیمر-آلومینیوم اضافی در سازه های سه محافظ و چهار محافظ استفاده می شود تا انزوای محافظ HF را قبل و بعد از خم شدن بیشتر کند.
هادی بیرونی چهارم - یک الگوی آلومینیومی 34 یا 36 AWG اضافی در ساختارهای چهار محافظ استفاده می شود تا انزوای محافظ LF را در محیط های شدید صدا RF افزایش دهد.
محافظ مقاوم در برابر خوردگیداخلی و هوایی - ماده ای بدون قطره برای جلوگیری از انتقال رطوبت به داخل ساختار کابل طراحی شده است.
زیرزمینی - ترکیبی روان که می تواند پارگی های کوچک ژاکت را مهر و موم کند.
ژاکت - یک ژاکت بیرونی پایدار در برابر اشعه ماورا بنفش از پلی اتیلن (PE) یا پلی وینیل کلرید بازدارنده شعله (PVC) برای محافظت از هسته در هنگام نصب و برای عمر نصب شده کابل در دسترس است.
مسنجر یکپارچه - یک عضو پشتیبانی سیم فولادی کربن گالوانیزه ، متصل به کابل توسط یک شبکه قابل جدا شدن.
کدام یک بهتر است: کابل کواکسیال یا کابل فیبر نوری؟
هر دوی این نوع کابل ها می توانند برای انتقال داده های ویدئویی ، صوتی و سایر اشکال استفاده شوند و هر دو می توانند مزایا و معایب مشخصی را در راه اندازی شبکه به شما ارائه دهند. تصمیم گیری در مورد شرایط مناسب به فاصله اتصال و میزان داده ای که ارسال می کنید بستگی دارد. کابلهای فیبر نوری قبل از اینکه به تکرار کننده احتیاج داشته باشند ، برای چندین مایل سیگنال حمل می کنند. تلفات سیگنال در کابل کواکس بیشتر است ، بنابراین باید از آن برای مسافت کمتری استفاده کنید. کابلهای فیبر نوری اطلاعات بسیار بیشتری را حمل می کنند. کابل فیبر نوری نیز به طور قابل توجهی گران تر است. کابل های فیبر نوری در تنظیمات مسکونی و مصرف کننده کمتر از کابل های کواکسیال یافت می شوند.نصب کابل های کواکس آسان و بسیار بادوام است. از آنجا که انتقال فیبر نسبت به Coax از سرعت و سرعت بالاتری برخوردار است ، بهتر است از آنها برای شبکه های حرفه ای مانند شبکه هایی که در یک پردیس تجاری یا دانشگاه یافت می شوند استفاده شود. اگر در حال کار بر روی یک نصب خانگی یا شبکه انتقال داده با ظرفیت متوسط هستید ، احتمالاً بهتر است با کابل کواکس بچسبید. بسیاری از شرکتهای امروزی برای خدمات باند پهن مشاغل خود از اتصالات کابل استفاده می کنند. بزرگترین عیب اینترنت کابل نوسان سرعت است. با نگاهی دوباره به اینترنت فیبر در مقابل اینترنت کابلی ، سرویس اینترنت کابلی معمولاً در بین مشترکان به اشتراک گذاشته می شود. این بدان معناست که اگر تعداد زیادی کاربر در یک منطقه کابل وجود داشته باشد که همگی از برنامه های پهنای باند با استفاده همزمان از اینترنت استفاده می کنند ، سرعت همه می تواند بین 100٪ تا 25٪ سرعت وعده داده شده متفاوت باشد. تا آنجا که هزینه فیبر در مقابل کواکس افزایش می یابد ، فیبر معمولاً از قبل بسیار بیشتر است. پس از نصب ، قیمت دسترسی به اینترنت اختصاصی از طریق فیبر نیز بالاتر از اتصال اینترنت کابل مشترک خواهد بود.
